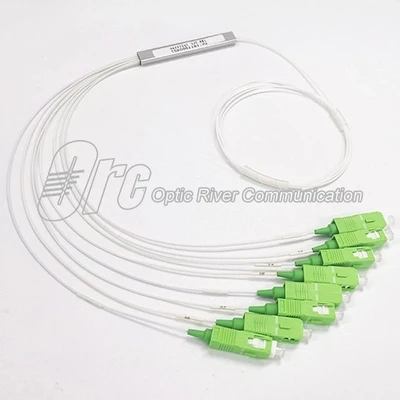

Scoilteoir PLC
Úsáidtear na scoilteoirí PLC chun comharthaí optúla a scaradh nó a chomhcheangal. Is comhpháirt micrea-optúil é PLC (ciorcad tonn-sholais pleanach) atá bunaithe ar theicneolaíocht chiorcaid tonn-solais planar agus soláthraíonn sé réiteach dáileadh solais ar chostas íseal le fachtóir foirm beag agus ard-iontaofacht. Déantar PLCanna a mhonarú ag baint úsáide as ciorcaid tonntreoraithe gloine shilice atá ailínithe le sliseanna eagar snáithíní v-groove a úsáideann snáithín ribín. Nuair a bhíonn gach rud ailínithe agus nasctha, déantar é a phacáistiú ansin taobh istigh de thithíocht bheag. Tá feidhmíocht ardchaighdeáin ag scoilteoirí PLC, mar shampla caillteanas isteach íseal, PDL íseal, caillteanas ard ar ais, etc. Is teicneolaíocht níos déanaí é an PLC. Tairgeann scoilteoirí PLC réiteach níos fearr d'iarratais níos mó. Déantar tonntreoraithe trí úsáid a bhaint as liteagrafaíocht ar fhoshraith ghloine shilice, a cheadaíonn céatadáin shonracha solais a ródú. Mar thoradh air sin, cuireann scoilteoirí Iar-Ardteistiméireachta scoilteanna cruinn agus fiú le caillteanas íosta i bpacáiste éifeachtach. Is gné micrea-optúil é scoilteoir PLC ag baint úsáide as teicnící fótailiteagrafaíochta chun treoir tonn optúil a fhoirmiú ag tsubstráit mheánach nó leathsheoltóra chun feidhm dáileadh brainse a bhaint amach. Is cineál feiste bainistíochta cumhachta optúla é scoilteoir ciorcad tonn-sholais planar (PLC) atá déanta ag baint úsáide as teicneolaíocht tonntreoraithe optúla shilice chun comharthaí optúla a dháileadh ón bPríomh-Oifig (CO) go dtí suíomhanna iolracha.PLC scoilteoir: Níl caillteanais íogair don tonnfhad, speictreach. tá aonfhoirmeacht níos airde, tá sé níos dlúithe agus tá costas níos ísle aige le céimeanna scoilte níos mó.
Buntáistí Táirge
Dlúth agus Éifeachtach
Tógtha le héifeachtúlacht san áireamh, tá dearadh dlúth ag ár scoilteoir PLC a uasmhéadaíonn úsáid spáis. Cibé an bhfuil tú ag déileáil le suiteálacha spás-srianta nó suiteálacha níos mó, luíonn ár scoilteoir gan stró le do bhonneagar líonra.
Feidhmchláir Ilghnéitheacha
Ó líonraí cónaithe go socruithe casta fiontair, déanann PLC Splitter oiriúnú d'iarratais éagsúla. Cibé an naisc pointe-go-ilphointe nó líonraí éighníomhacha optúla (PON) é, seachadann ár scoilteoir feidhmíocht chomhsheasmhach iontaofa.
Tógtha go Last
Déanta as ábhair ardchaighdeáin, déantar ár scoilteoir PLC a innealtóireacht le haghaidh marthanacht agus athléimneacht. Cinntíonn a thógáil láidir cobhsaíocht agus feidhmíocht optamach, fiú i dtimpeallachtaí éilitheacha.
Suiteáil Éasca
Le nascóirí atá éasca le húsáid, déanann ár scoilteoir PLC suiteáil a shimpliú. Déan do líonra a shocrú nó a leathnú a chuíchóiriú le scoilteoir atá deartha le bheith éasca le húsáid, rud a shábhálann am agus iarracht duit.
Nascacht Inspleách
Ag brath ar fheidhmíocht PLC Splitter chun dáileadh comhartha gan bhriseadh a chinntiú. Laghdaíonn a fheidhmíocht chomhsheasmhach agus iontaofa an baol díghrádaithe comhartha, ag cinntiú nascacht leanúnach.
Dearadh Réidh don Todhchaí
Ullmhaigh do thodhchaí líonrú le scoilteoir a thacaíonn le tarchur sonraí ardluais agus teicneolaíochtaí atá ag teacht chun cinn. Tá ár scoilteoir deartha chun oiriúnú d'éilimh athraitheacha líonra.
Cén Fáth Roghnaigh Linn
Ardtrealamh
Tá na feistí táirgeachta agus tástála is airde sa tionscal feistithe ag gach roinn táirgeachta. tá oibríocht solúbtha againn chun a bheith ag luí le gach cineál stíl ghnó na gcustaiméirí agus chun freastal ar éagsúla.
Rialú Cáilíochta
Tá na cáblaí snáithíní deartha go háirithe chun brú tráchta a íoslaghdú go héifeachtach. Cloíonn an chuideachta iomlán go docht leis an gcóras bainistíochta cáilíochta ISO9001, ISO14001, ISO45001.
Foireann Gairmiúil
Baineann foireann láidir innealtóirí amach seirbhís il-innealtóra amháin customer.We ní amháin a thabhairt duit bharántas cáilíochta, ach freisin daingean a choinneáil do rúin ghnó, agus a chosaint do chuid faisnéise rúnda.
Réiteach aon-stad
Caitheann sé le gach custaiméir mar gurb é an post is tábhachtaí atá againn. ní mór dúinn tairiscintí na cumais de ghnó mór. Tá ár gcliaint sásta arís agus arís eile leis an tiomantas a léirímid.
Cineál Táirge
Scoilteoir Bare Fiber PLC
Níl aon chónascaire ag scoilteoir snáithíní lom PLC ag na foircinn snáithíní lom. Is féidir é a spliced le snáithíní optúla eile sa caiséad pigtail, ionstraim tástála agus córas WDM, a íoslaghdaíonn an áitiú spáis. Úsáidtear go coitianta é le haghaidh FTTH, PON, LAN, CATV, trealamh tástála agus iarratais eile.
Scoilteoir PLC Micrimhilseogra/Mion
Ar an gcaoi chéanna, tá cuma chomhchosúil ar scoilteoir PLC micrea/mion agus scoilteoir PLC lom. Ach tá pacáiste feadán dhosmálta níos dlúithe aige a sholáthraíonn cosaint snáithíní níos láidre, agus déantar a chríochnaíonn snáithíní go léir a fhoirceannadh le nascóirí snáthoptaice. Tá nascóirí ar fáil go coitianta le cineálacha SC, LC, FC agus ST. Mar sin, níl aon ghá le splicing snáithín le linn na suiteála. Úsáidtear scoilteoir micrea / mion PLC go príomha le haghaidh naisc éagsúla thar bhoscaí dáileacháin nó caibinéid líonra.
ABS PLC Scoilteoir
Tá bosca plaisteach ABS ag scoilteoir ABS PLC chun an scoilteoir PLC a chosaint chun oiriúnú do thimpeallachtaí agus do riachtanais suiteála éagsúla. Is iad na modúil scoilteoir coitianta ná 1×4, 1×8, 1×16, 1×32, 1×64, 2×4, 2×8, 2×16, 2×32. Úsáidtear go forleathan é le bosca dáileadh snáithíní lasmuigh do líonraí PON, FTTH, FTTX, PON, GOPN.
Tráidire Cineál PLC Scoilteoir
Is féidir scoilteoir PLC de chineál tráidire a mheas mar imfhálú snáithín ina bhfuil scoilteoir snáithín PLC taobh istigh d’imfhálú. Is minic a shuiteáiltear go díreach é i mbosca dáileadh snáithíní optúla nó i bhfráma dáileadh optúil. Tá nascóirí FC, SC, ST & LC roghnach le foirceannadh. Is réiteach iontach é scoilteoir PLC cineál tráidire le haghaidh scoilteadh ag na háiteanna atá in aice le OLT nó ONU.
Scoilteoir Raca-mount PLC
Is féidir scoilteoir Rack-mount PLC a úsáid le haghaidh feidhmeanna laistigh agus lasmuigh i dtionscadail FTTx, CATV nó ionaid cumarsáide sonraí. Úsáideann sé an caighdeán aonaid raca orlach 19- chun an scoilteoir PLC a choinneáil taobh istigh d'aonad raca
Scoilteoir LGX PLC
Tá bosca miotail láidir ag scoilteoir LGX PLC nó scoilteoir bosca LGX PLC chun na scoilteoirí PLC a choinneáil. Is féidir é a úsáid ina n-aonar nó a shuiteáil go héasca i bpainéal paiste snáithín caighdeánach nó imfhálú snáithín. Soláthraíonn tithíocht bhosca meabhrach caighdeánach LGX modh plug-and-play le haghaidh comhtháthú sa líonra, rud a chuireann deireadh le haon riosca le linn na suiteála. Níl aon splicing comhdaithe nó pearsanra oilte ag teastáil le linn imscaradh.
Feidhmchláir
Dáileadh líonraí FTTH, LAN, agus CATV. Mar a luadh cheana, tá sé oiriúnach freisin le húsáid i teileachumarsáid, le trealamh tarchurtha optúla, agus i réimse na n-ionstraimí tástála.
Tá feidhm eile ag an scoilteoir i gcórais snáthoptaice, áit a n-úsáidtear é mar braiteoir monatóireachta, braiteoir cábla optúil, agus aonad dáileadh comhartha.
Tagann ár scoilteoir PLC le raon leathan gnéithe a fhágann go bhfuil sé seasamh amach ó tháirgí eile dá samhail sa mhargadh. Ar an gcéad dul síos, tá cumraíocht 1 × 4 aige, rud a fhágann go bhfuil sé oiriúnach le húsáid i líonraí ar scála beag.
Úsáideann an scoilteoir teicneolaíocht waveguide uathúil planar a chinntíonn ardchobhsaíocht agus iontaofacht. Soláthraíonn an tonnthreoir freisin caillteanas isteach íseal agus aonfhoirmeacht tonnfhad den scoth ar fud an speictrim iomlán.
Próiseas Táirgthe
Príomhchéimeanna Déantúsaíochta Scoilteoir PLC
Tá go leor páirteanna miniature comhdhéanta de scoilteoir PLC. Ina measc, tá trí phríomhchuid: eagar snáithíneach don ionchur agus aschur, agus an sliseanna. Socraíonn na trí phríomhchodanna seo an bhfuil an scoilteoir PLC ar chaighdeán maith nó nach bhfuil. Feicfimid na príomhchéimeanna déantúsaíochta de scoilteoir PLC.
Comhpháirteanna Ullmhú
Tá an sliseanna ciorcad PLC deartha agus leabaithe ar phíosa wafer gloine. Tá gach deireadh den wafer gloine snasta chun a chinntiú go bhfuil cruinneas ard dromchla cothrom agus íonachta ard. Déantar na V-grooves a mheilt i bhfoshraith ghloine. Cuirtear snáithín amháin nó snáithín ribín iolrach le chéile ar an tsubstráit ghloine. Tá an tionól seo snasta.
Pacáistiú
Tá an scoilteoir lom ailínithe le chéile i dtithíocht miotail ina leagtar buataisí snáithíní ar dhá cheann an tionóil. Déanfar tástáil rothaíochta teochta le haghaidh scagadh deiridh chun riocht an táirge deiridh a chinntiú.
Tástáil
I measc na n-ítimí tástála optúla tá caillteanas ionsáite, aonfhoirmeacht agus caillteanas spleách polaraithe. Déantar an tástáil seo chun a chinntiú go gcomhlíonann an scoilteoir na paraiméadair optúla i sonraíocht GR-1209 CORE.
Bloic thógála táirgí
Struchtúr inmheánach
Roinntear an snáithín optúil ina 32 aschur. Tá sliseanna PLC déanta as gloine shilice leabaithe le tonnthreoir optúil. Tá trí bhrainse de chainéil optúla ag an waveguide. Nuair a bheidh an solas treoraithe trí na bealaí, tá sé roinnte go cothrom i soilse il agus a tharchur trí calafoirt aschuir.
Cumraíocht lasmuigh
Is scoilteoir lom an chomhpháirt bhunúsach de scoilteoir snáithín PLC. Chun an snáithín leochaileach a chosaint níos fearr agus úsáid optamaithe, is minic a bhíonn scoilteoirí PLC feistithe le feadán scaoilte, cónascaire agus bosca clúdaigh. Déantar scoilteoirí PLC i roinnt cumraíochtaí éagsúla, lena n-áirítear ABS, bosca LGX, cineál Mini Plug-in, cineál Tráidire, 1U Rack mount, etc. Mar shampla, tá scoilteoir 1RU rack mount PLC deartha le haghaidh líonraí dáilte snáithíní optúla ard-dlúis. Féadann sé feidhmíocht optúil Super agus suiteáil tapa a sholáthar. Déantar an scoilteoir seo a phreasáil agus cuirtear deireadh le snáithíní le nascóirí SC. Tá sé réidh le suiteáil láithreach.
Cúram Táirge agus Réamhchúraimí
Ansin, conas cáilíocht scoilteoir PLC a chinneadh? Soláthraíonn na caighdeáin GR-1209 critéir chuimsitheacha feidhmíochta optúla. Tabharfaidh an méid seo a leanas isteach na sonraíochtaí seo amhail bandpass optúil, caillteanas isteach, caillteanas fillte, aonfhoirmeacht agus treoshuíomh.
I gcóras PON, úsáideann an tarchur anuas 1490nm tonnfhad agus tonnfhad 1310nm don tarchur in aghaidh an tsrutha. Ina theannta sin, ba cheart an ceanglas maidir le forleagan físeáin RF agus tástáil/cothabháil líonra a chur san áireamh freisin. Is é 1550 nm an tonnfhad tarchurtha le haghaidh físeán RF. Agus is iad na tonnfhaid le haghaidh tástála agus cothabhála líonraithe ná 1550 nm agus 1625 nm. Mar sin is é 1260 ~ 1650 nm an tonnfhad opterating caighdeánach do scoilteoir PON a chlúdaíonn an chuid is mó de na bannaí optúla.
Tá an maolú is mó i gcóras PON ag an scoilteoir optúil. Aistríonn an caillteanas ionchuir ón gcalafort ionchuir go dtí an calafort aschuir. D'fhonn cumhacht córas PON a chaomhnú, ba cheart an caillteanas isteach a laghdú go dtí a laghad. Tá foirmlí ann chun uaschaillteanas ionsáite scoilteora optúla i gcóras PON a ríomh de réir an chaighdeáin GR{{0}}: 0.8 + 3.4 log2N (do scoilteoir optúil 1xN) agus 1 .0 + 3.4 log2N. Chun cinneadh a dhéanamh an bhfuil an caillteanas isteach sa raon cáilithe, ní mór duit foirmle amháin a roghnú le ríomh.
Ciallaíonn aonfhoirmeacht an t-uasluach caillteanais ionsáite idir calafort ionchuir amháin agus dhá chalafort aschuir ar bith nó idir dhá chalafort ionchuir agus calafort aschuir amháin. Is féidir leis seo a chinntiú go bhfuil an chumhacht tarchurtha ag gach calafort aschuir scoilteoir mar an gcéanna i gcóras PON chun an dearadh líonra a shimpliú.
Is éard atá i dtreochtacht an chuid den chumhacht a aistrítear ó chalafort ionchuir amháin go calafort ionchuir eile nó ó phort aschuir go calafort aschuir eile. I gcás scoilteoir optúil 2xN, nuair a instealladh solas isteach i gceann de na calafoirt ionchuir, ní hamháin go n-iomadaíonn solas as na calafoirt aschuir. Iomadaíonn cuid den solas ar ais tríd an dara port ionchuir. Agus nuair a instealladh an solas isteach i gceann de na calafoirt aschuir, iomadaíonn solas ar ais trí na calafoirt aschuir eile. I gcóras tarchurtha déthreorach cosúil le PON, tá treoshuíomh úsáideach chun crosstalk comhartha a laghdú. Méadóidh luach treorach ard an caillteanas isteach mar gheall ar an gcaillteanas cumhachta optúla.
Pictiúir mhonarcha
teastas
CC
C: Conas a oibríonn scoilteoir PLC?
C: Cé acu seo a leanas atá sa chomhpháirt de scoilteoir PLC?
C: Cad iad na cineálacha éagsúla scoilteoirí PLC?
C: Conas a oibríonn aschuir PLC?
C: Cad a dhéanann scoilteoir éighníomhach?
C: An oibríonn PLC AC nó DC?
C: Conas a thosaíonn PLC mótair?
C: Conas a rialaítear PLCanna?
C: Conas a rialaítear PLCanna go cianda?
C: Cé acu seo a leanas atá sa chomhpháirt de scoilteoir PLC?
C: Cad a dhéanann scoilteoir?
C: Cad é an difríocht idir scoilteoir gníomhach agus éighníomhach?
C: Cá háit a úsáidtear scoilteoir PLC?
C: Cad a chiallaíonn dB ar scoilteoir?
C: Conas a oibríonn comhcheangail scoilteoir?
C: Cad é cothabháil PLC?
C: Cad iad na trí rialuithe is féidir le PLC a dhéanamh?
C: Cad a dhéanann scoilteoir éighníomhach?
C: Cad é an difríocht idir combiner agus scoilteoir?
C: Cad é scoilteoir optúil PLC?
Tá aithne mhaith againn ar cheann de na monaróirí scoilteoir plc tosaigh sa tSín. Ná bíodh drogall ort scoilteoir plc ardchaighdeáin a dhéantar sa tSín a cheannach anseo ónár mhonarcha. Le haghaidh seirbhís saincheaptha, déan teagmháil linn anois.
